PORTOFOLIU SELECTIV -

URMARIRE SPECIALA A COMPORTARII IN TIMP

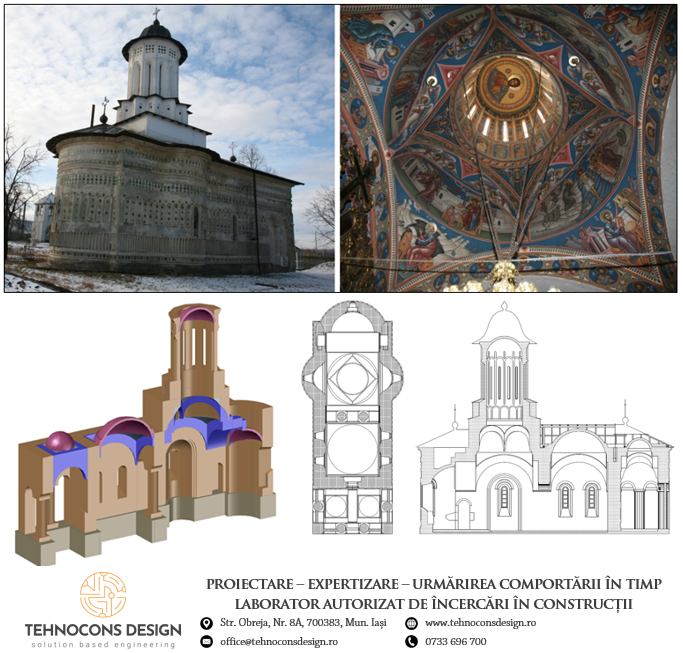

BISERICA SF. NICOLAE, SAT ARONEANU, JUD. IASI - MONUMENT ISTORIC CATEGORIE A



PROIECT DE URMARIRE SPECIALA IN TIMPUL LUCRARILOR DE CONSOLIDARE SI PE PARCURSUL EXPLOATARII

DESCRIERE OBIECTIV

Biserica Sf. Nicolae din comuna Aroneanu, judetul Iasi, ctitorita in anul 1594 de catre Aron Voda este incadrata in lista monumentelor istorice, avand codul IS-II-m-A-04098. Intre anii 2001 – 2004 s-au efectuat o serie de lucrari de consolidare la nivelul suprastructurii iar intre anii 2014-2016 s-au efectuat lucrari de consolidare a navei si a fundatiilor.

Astfel, a fost implementat, pentru prima data in Romania, un proiect de izolare seismica a unei biserici, monument istoric. Lucrarile au constat in montarea a 48 de izolatori seismici de tip pendul, cu frecare, intre un radier din b.a., executat sub fundatiile existente, si o retea de grinzi din b.a., dispuse pe ambele fete ale fundatiilor. Instalarea izolatorilor a presupus taierea fundatiilor existente, liftarea suprastructurii prin intermediul unor cricuri hidraulice cu actionare automata, monolitizarea reazemelor si coborarea bisericii pe cei 48 de izolatori seismici.

DESCRIERE PROIECT DE UCT
Programul de monitorizare si urmarire pe parcursul executiei lucrarilor a constat in:
- Implementarea unui sistem automat de control a presiunii din cricurile hidraulice, utilizate la liftarea si coborarea structurii. Reglarea pozitiei cricurilor s-a putut face in grup sau individual, functie de necesitati, controlul fiind functie de forta sau deplasare
- Implementarea unui sistem automat de monitorizare a deplasarilor dintre radier si cadrul purtator superior, utlizat pe parcursul etapelor de liftare, instalare izolatori si coborarare suprastructura. Sistemul a fost compus din traductori liniari de deplasare (tip LVDT) montati in dreptul fiecarui cric hidraulic / izolator
- Montarea unor reperi topografici mobili la nivelul elementelor structurale, a caror pozitie a fost raportata la o serie de reperi de referinta. La fiecare etapa specifica de executie, au fost efectuate citiri topometrice de inalta precizie
Pe parcursul etapei de exploatare, biserica va fi monitorizata in regim continuu prin instrumentarea cu o serie de accelerometre triaxiale dispusi la nivelul fundatiei, la baza cupolelor si la partea superioara a turlei.

press to zoom

press to zoom

press to zoom

press to zoom
1/8

COMPLEX REZIDENTIAL SOLUMNIA, MUN. IASI



PROIECT DE URMARIRE SPECIALA SI CURENTA IN TIMPUL EXECUTIEI SI IN FAZA DE EXPLOATARE

DESCRIERE OBIECTIV

Corp C1 - Regim de inaltime 3S+D+P+12E

Corp C2 - Regim de inaltime D+P+8E

Incinta geotehnica din pereti mulati de b.a. rigidizati cu grinzi de coronament si sprijiniti printr-o retea de spraituri metalice, pe doua niveluri

DESCRIERE PROIECT DE UCT
Programul de UCT a cuprins:

  • Incinta geotenica - masuratori inclinometrice si topografice ale regimurilor de deplasare in diferite etape ale executiei, monitorizare hidrologica piezometrica si epuizmente, inspectii tehnice periodice

  • Corpuri C1, C2 - masuratori topografice ale regimurilor de tasare, inspectii tehnice periodice pe baza unor fise de urmarire tip in raport cu sub-sistemele specifice cladirilor

  • Cladiri adiacente incintei geotehnice, cai de acces cu potential de intrare in zona de influenta - masuratori topografice ale regimurilor de tasare, inspectii tehnice periodice

1
1

press to zoom

press to zoom

press to zoom
1
1

press to zoom
1/8

COMPLEX MANSTIRE PROBOTA, JUD. SUCEVA

MONUMENT ISTORIC CATEGORIE A, INCADRAT IN PATRIMONIUL MONDIAL UNESCO



PROIECT DE URMARIRE SPECIALA SI CURENTA IN TIMPUL CONSOLIDARII SI IN FAZA DE EXPLOATARE

DESCRIERE OBIECTIV

Biseria Sf. Nicolae - datata 1530

Clisiarnita - datata 1530

Case domnesti Petru Rares si Vasile Lupu - datate 1530 si 1650

Ruine incinta - datate a doua jumatate a sec. XVII

Turnuri de colt si turn central - datate 1550

Ziduri de incinta si drum de straja - datate 1550

 Lucrarile de interventie demarate in anul 2018 au ca obiective generale conservarea, consolidarea si restaurarea monumentului cat si punerea in valoare a acestuia si a zonei protejate.

DESCRIERE PROIECT DE UCT
Programul de UCT a cuprins:

  • Masurare deplasari - la cladirile la care s-au observat fenomene de instabilitate s-a proiectat si implementat un sistem de monitorizare topografica a deplasarilor, prin crearea unei retele de reperi mobili si ficsi. Masuratori se executa atat in timpul executiei lucrarilor de interventie cat si pe parcursul etapei de exploatare

  • Identificare dinamica - prin instrumentarea Bisericii Sf. Nicolae cu accelerometre triaxiale, conectate la un sistem central de achizitie. Montarea accelerometrelor se realizeaza la nivelul coronamentului peretilor navei, a absidelor si a altarului. Suplimentar, se monteaza un accelerometru in afara bisericii, la nivelul solului. Accelerometrele au domeniu de masurare ±5g si linearitate < ±1%. Prin inregistrarile in regim de acceleratii se vor putea calcula, prin integrari simple si duble, amplitudinea deplasarilor structurii, in fiecare punct de masurare

  • Monitorizare deschideri fisuri - Monitorizarea deschiderii fisurilor din elementele structurale prin intermediul unor traductori diferentiali liniari de deplasare (tip LVDT). Domeniul de masurare al acestora este de 0-100 mm iar precizia de 0.05 mm. Traductorii monitorizeaza deschiderea fisurilor in regim continuu, fiind conectati la sistemul central de achizitie utilizat si la identificarea dinamica.

  • Verificari tehnice prin inspectii vizuale - Pe parcursul executiei lucrarilor de consolidare se vor efectua verificari tehnice periodice, pe baza unor fise tip, elaborate pentru fiecare tip de element de constructie component

press to zoom

press to zoom

press to zoom

press to zoom
1/9

COS EVACUARE GAZE DIN CADRUL FOSTEI I.F.A. (INTREPRINDERI DE FIBRE ARTIFICIALE)

MUN. SUCEAVA

PROIECT DE URMARIRE SPECIALA A COMPORTARII IN TIMP

DESCRIERE OBIECTIV

Turnul are o inaltime de 265 m fiind a 7-a cea mai inalta cladire din Romania

Executat in 1984 in cadrul Inreprinderii de Fibre Artificiale, cu scopul de dispersie a sulfurilor rezultate in urma productiei

Structura de rezistenta din pereti structurali si radier general din beton armat. Diametrul exterior variaza intre 23.9 - 7.5 m.

DESCRIERE PROIECT DE UCT
Programul de UCT elaborat pentru turnul de evacuare a gazelor a constat in montarea unor reperi topografici mobili, la baza cladirii, atat pe inelul interior cat si pe cel exterior. Pozitia acestora se raporteaza la reperi topografici ficsi, de adancime. In acest fel, se monitorizeaza periodic regimul de tasare al constructiei

press to zoom

press to zoom

press to zoom

press to zoom
1/4

ANSAMBLU REZIDENTIAL SI COMERCIAL - HIMSON, MUN. IASI

PROIECT DE URMARIRE SPECIALA SI CURENTA IN TIMPUL EXECUTIEI SI IN FAZA DE EXPLOATARE



DESCRIERE OBIECTIV

Regim de inaltime 2S+P+8E

Incinta geotehnica din pereti mulati de b.a. rigidizati cu grinzi de coronament si sprijiniti printr-o retea de spraituri metalice

DESCRIERE PROIECT DE UCT
Programul de UCT a cuprins:

  • Incinta geotenica - masuratori inclinometrice si topografice ale regimurilor de deplasare la nivelul peretilor mulati, in diferite etape ale executiei, monitorizare hidrologica piezometrica si epuizmente la interiorul si la exteriorul incintei, inspectii tehnice periodice

  • Structura de rezistenta - masuratori topografice ale regimurilor de tasare, inspectii tehnice periodice pe baza unor fise de urmarire tip in raport cu sub-sistemele specifice cladirilor

  • Cladiri adiacente incintei geotehnice, cai de acces, structuri rutiere cu potential de intrare in zona de influenta - masuratori topografice ale regimurilor de tasare, inspectii tehnice periodice

press to zoom

press to zoom

press to zoom

press to zoom
1/7

ANSAMBLU REZIDENTIAL SI COMERCIAL - LAZAR RESIDENCE, MUN. IASI

PROIECT DE URMARIRE SPECIALA SI CURENTA IN TIMPUL EXECUTIEI SI IN FAZA DE EXPLOATARE



DESCRIERE OBIECTIV

Regim de inaltime 2S+P+10E

Incinta geotehnica din piloti de b.a. rigidizati cu grinzi de coronament si sprijiniri berlineze

DESCRIERE PROIECT DE UCT
Programul de UCT a cuprins:

  • Incinta geotenica - masuratori inclinometrice si topografice ale regimurilor de deplasare la nivelul peretilor de sprijin din piloti forati, in diferite etape ale executiei, monitorizare hidrologica piezometrica si epuizmente la interiorul incintei, inspectii tehnice periodice

  • Structura de rezistenta - masuratori topografice ale regimurilor de tasare, inspectii tehnice periodice pe baza unor fise de urmarire tip in raport cu sub-sistemele specifice cladirilor

  • Cladiri adiacente incintei geotehnice, cai de acces, structuri rutiere cu potential de intrare in zona de influenta - masuratori topografice ale regimurilor de tasare, inspectii tehnice periodice, monitorizare nivel hidrologic la exteriorul incintei

press to zoom

press to zoom

press to zoom

press to zoom
1/7

SEDIU SALA CONSILIU JUDETEAN GALATI, MUN. GALATI

PROIECT DE URMARIRE SPECIALA SI CURENTA A COMPORTARII IN TIMP



DESCRIERE OBIECTIV

Regim de inaltime 2S+P+2E, compusa din doua tronsoane (A, B)

Structura de rezistenta din cadre spatiale de beton armat, inchideri din BCA si fatade cortina. Infrastructura din grinzi de beton armat.

DESCRIERE PROIECT DE UCT
Programul de UCT a cuprins:

  • Monitorizare tasari ale constructiei - montare reperi topografici mobili la nivelul parterului si raportarea pozitiei acestora la reperi topografici ficsi, pozitionati in afara zonei de influenta a constructiei

  • Monitorizari deplasari spatiale ale constructiei - montare tinte topografice la baza si la partea superioara a cladirii. Prin raportarea baza-varf se pot determina fenomenele de rotire ale structuri

  • Monitorizare deschidere fisuri - la nivelul peretilor de subsol, la care s-au identificat fisuri ca urmare a fenomenelor de tasare ale terenului de fundare, s-a dispus montarea unor riglete gradate bi-axial, in vederea monitorizarii deschiderii fisurilor

  • Verificari tehnice prin inspectii vizuale - Pe parcursul programului de UCT se vor efectua verificari tehnice periodice, pe baza unor fise tip, elaborate pentru fiecare tip de element de constructie component

press to zoom

press to zoom

press to zoom

press to zoom
1/3

LOCUITA INDIVIDUALA, MUN. IASI

PROIECT DE URMARIRE SPECIALA PE PARCURSUL EXECUTIEI LUCRARILOR

DESCRIERE OBIECTIV

Regim de inaltime P+1E

Structura de rezistenta din cadre de beton armat. Infrastructura din grinzi continue din beton armat

DESCRIERE PROIECT DE UCT
Programul de UCT a fost implementat cu scopul de a stabili eventualul impact pe care l-ar putea genera lucrarile executate pe un amplasament invecinat unde se realiza o incinta geotehnica. Astfel, programul de UCT a constat in:

  • Monitorizare tasari ale constructiei - montare reperi topografici mobili la nivelul parterului si raportarea pozitiei acestora la reperi topografici ficsi, pozitionati in afara zonei de influenta a constructiei si a incintei adiacente

  • Verificari tehnice prin inspectii vizuale - Verificari tehnice periodice, pe baza unor fise tip, elaborate pentru fiecare tip de element de constructie component

1
1

press to zoom

press to zoom
2
2

press to zoom
1
1

press to zoom
1/3

COMPLEX REZIDENTIAL ROYAL TOWN, MUN. IASI

PROIECT DE URMARIRE SPECIALA PE PARCURSUL EXECUTIEI LUCRARILOR

DESCRIERE OBIECTIV

Regim de inaltime S+P+11E. 3 corpuri de cladire (C1, C2, C3), 5 tronsoane de parcare subterana

Structura de rezistenta din cadre de beton armat. Infrastructura din radier cu grinzi din beton armat pe teren imbunatatit.

DESCRIERE PROIECT DE UCT

Programul de UCT a cuprins:

  • Monitorizare tasari ale constructiilor - montare reperi topografici mobili la nivelul parterului si raportarea pozitiei acestora la reperi topografici ficsi, pozitionati in afara zonei de influenta a constructiei

  • Verificari tehnice prin inspectii vizuale - Pe parcursul executiei si al exploatarii se vor efectua verificari tehnice periodice, pe baza unor fise tip, elaborate pentru fiecare tip de element de constructie component

press to zoom

press to zoom

press to zoom
1/2

COMPLEX REZIDENTIAL OSCAR RAINBOW, MUN. IASI

PROIECT DE URMARIRE SPECIALA PE PARCURSUL EXECUTIEI LUCRARILOR SI IN TIMPUL EXPLOATARII

DESCRIERE OBIECTIV

Regim de inaltime D+P+3E+M. 8 corpuri de cladire, spatii de parcare, structuri de sprijin, platforme exterioare

Structura de rezistenta din cadre de beton armat. Infrastructura din radier cu grinzi din beton armat pe teren imbunatatit.

DESCRIERE PROIECT DE UCT

Programul de UCT a cuprins:

  • Monitorizare tasari ale constructiilor - montare reperi topografici mobili la nivelul parterului si raportarea pozitiei acestora la reperi topografici ficsi, pozitionati in afara zonei de influenta a constructiei

  • Monitorizare inclinometrica si topografica - la nivelul peretilor de sprijin din piloti, in vederea masurarii deplasarilor orizontale (directie posibila de alunecare a versantului) si verticale

  • Verificari tehnice prin inspectii vizuale - Pe parcursul executiei si al exploatarii se vor efectua verificari tehnice periodice, pe baza unor fise tip, elaborate pentru fiecare tip de element de constructie component

press to zoom

press to zoom

press to zoom
1/2
